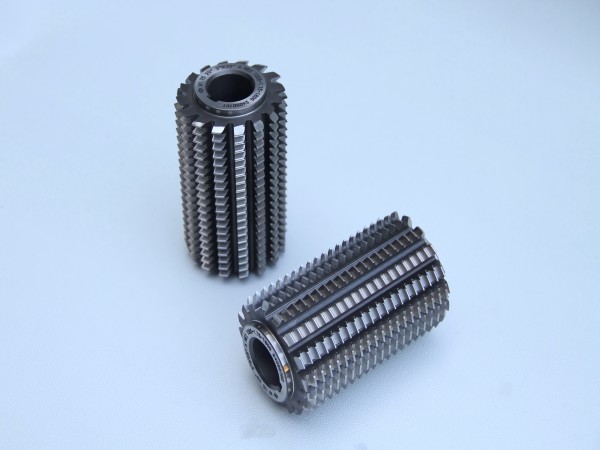

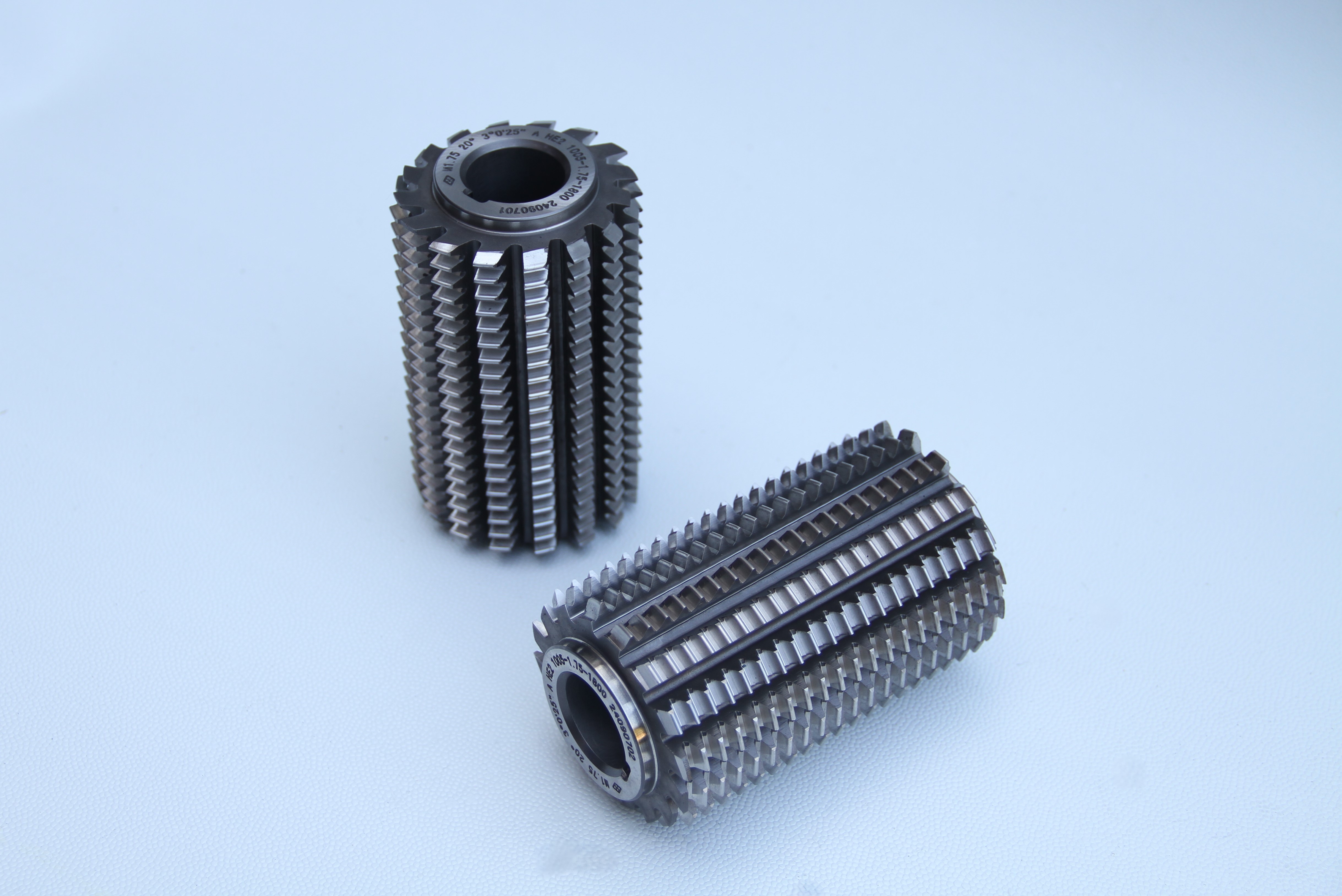

剃前齿轮滚刀
    浏览次数:805



模数范围:m0.5 ~ m12

刀具标准:DIN 3968、ANSI B94.7、JIS B4354、GB/T 6084

精度等级:AA、A

刀齿齿形:全切、凸角、倒角、全圆弧齿顶、修形等


变模数变压力角滚刀使用方法

一、安装角(刀架转角)SA

变模数变压力角设计滚刀的安装角SA,应与滚刀的螺旋升角λ和齿轮设计节圆螺旋角βj

(不是原齿轮分度圆螺旋角βf)的大小和方向相适应。

⑴   滚刀的旋向与齿轮的旋向相同时:   SA = βj - λ

⑵   滚刀的旋向与齿轮的旋向相异时:   SA = βj + λ

二、差动挂轮

⑴   使用机械式滚齿机加工时,差动挂轮按原齿轮参数计算。

⑵   使用数控滚齿机加工时,滚齿机计算机输入的被加工齿轮参数和滚刀参数,必须是法向模数按输变后法向模数(滚刀模数)、变后法向压力角(滚刀压力角)和齿轮设计节圆螺旋角βj,其余参数不变。       如果齿轮参数和滚刀参数可以分别单独输入,齿轮参数输入按原齿轮参数;滚刀参数输入按变后法向模数(滚刀模数)、变后法向压力角(滚刀压力角),其余参数不变。



滚刀订货参数表|下载

Order data sheet of hob|download
